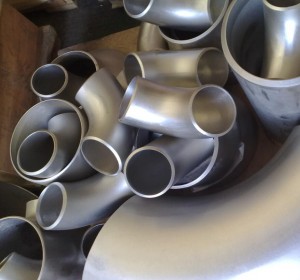

Сварные трубные фитинги
Трубный фитинг - это деталь, используемая в системе трубопроводов для изменения направления, разветвления или изменения диаметра трубы, и которая механически соединяется с системой, называемой сварной трубной арматурой. Существует много различных типов фитингов, и они одинаковы во всех размерах и исполнении, что и труба.
Фитинги для сварных труб размеры, допуски на размеры которых определены в стандартах ASME B16.9. Легкие, устойчивые к коррозии фитинги изготавливаются по MSS SP43. Сварные трубные фитинги и KF фитинги, Фитинги CF а также Фитинги ISO имеет сходства и различия. не только для использования в вакуумной области, но и для других промышленных областей.
- Редукторы и заглушки
- Локти
- Тройники
- Кресты
Функции:
- 1. Weld tube fitting sizes are from 1/2″ to 4″.
- 2. Фитинги для сварных труб включают: колена, тройники, крестовины, переходники и заглушки.
- 3. Стандартные материалы - нержавеющая сталь 304 и 316L.
- 4. Диапазон вакуума: ≥10-9 торр.
- 5. Температурный диапазон: от -325 до 842 ℉ (от -200 до 450 ℃).
Приложения:
- 1. Высокий вакуум и сверхвысокий вакуум
- 2. Линия черновой обработки
- 3. Высокотемпературная рабочая среда.
Колено 45 °
Трубка | Размеры, дюймы (мм) | |
A | B | |
1″ | 1.19″. (30.2) | 1.50″ (38.1) |
1 1/2″ | 1.62″ (41.1) | 2.25″ (57.2) |
2″ | 2.31″ (58.7) | 3.00″ (76.2) |
2 1/2″ | 3.00″ (76.2) | 3.75″ (95.3) |
3″ | 3.69″ (93.7) | 4.49″ (114.0) |
4″ | 4.80″ (122.0) | 6.00″ (152.0) |
90 ° с удлиненным под углом
Трубка | A ， дюйм. (мм) |
3/4″ | 1.40″ (35.6) |
1″ | 1.88″ (47.8) |
1 1/2″ | 2.39″ (60.7) |
2″ | 2.98″ (75.7) |
2 1/2″ | 3.75″ (95.3) |
4″ | 4.88″ (124.0) |
Концентрическое уменьшение
Размер трубки | A, дюйм (мм) | |
T | Tx | |
1″ | 1/2″ | 1.38″ (35.1) |
3/4″ | 1.38″ (35.1) | |
1 1/2″ | 1″ | 2.38″ (60.5) |
2″ | 1″ | 2.38″ (60.5) |
1 1/2″ | 2.38″ (60.5) | |
2 1/2″ | 1 1/2″ | 2.38″ (60.5) |
2″ | 2.38″ (60.5) | |
3″ | 1 1/2″ | 3.62″ (91.9) |
2″ | 3.62″ (91.9) | |
2 1/2″ | 3.62″ (91.9) | |
4″ | 2″ | 3.62″ (91.9) |
2 1/2″ | 3.62″ (91.9) | |
3″ | 3.62″ (91.9) | |
Равная футболка
Трубка | A, дюйм (мм) |
1/2″ | 0.75″ (19.1) |
3/4″ | 1.00″ (25.4) |
1″ | 1.88″ (47.8) |
1 1/2″ | 2.25″ (57.2) |
2″ | 3.00″ (76.2) |
2 1/2″ | 3.00″ (76.2) |
3″ | 3.25″ (82.6) |
4″ | 3.88″ (98.6) |
Равный Крест
Трубка | A, дюйм (мм) |
1/2″ | 0.75″ (19.1) |
3/4″ | 1.00″ (25.4) |
1″ | 1.88″ (47.8) |
1 1/2″ | 2.25″ (57.2) |
2″ | 3.00″ (76.2) |
2 1/2″ | 3.00″ (76.2) |
3″ | 3.25″ (82.6) |
4″ | 3.88″ (98.6) |
Торцевая крышка
Трубка | A, дюйм (мм) |
1/2″ | 0.25″ (6.4) |
3/4″ | 0.31″ (7.9) |
1″ | 0.44″ (11.2) |
1 1/2″ | 0.56″ (14.2) |
2″ | 0.75″ (19.1) |
2 1/2″ | 1.06″ (26.9) |
3″ | 1.12″ (28.4) |
4″ | 1.25″ (31.8) |
Каталог сварных фитингов
* Для получения дополнительной информации о сварные трубные фитингипожалуйста, не стесняйтесь связаться с нами.
